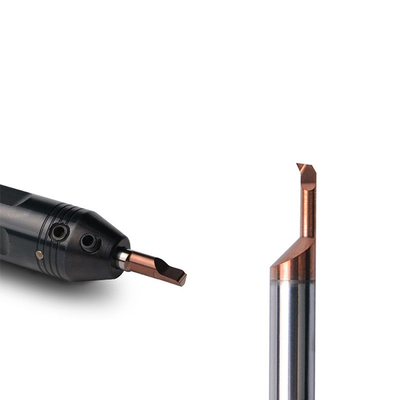

Mini Dönüştürme Dönüştürme'de iç delik işleme için kilitleme hassas MBQR Profilleme Aracı
Drow_Carbide_Boring_Tools_EN.pdf
Drow_Carbide_Boring_Tools_MD_EN.pdf
Uygulama Alanı:
MBQR, mini dönüş makinelerinde iç delik profillerinin tamamlanması için yaygın olarak kullanılan bir iç sondaj ve profilleme aracıdır.Özellikle CNC torna ve merkezleme makineleri gibi alet makineleri için uygundur..

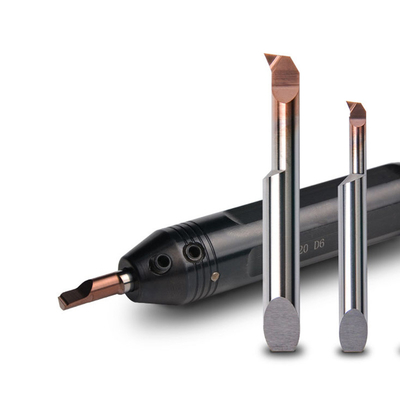

Yuvarlak çubuklu MPR'den farklı olarak, MBQR'nin arka ucunda bir eğim tasarımı bulunur ve bu da onu hassas alet tutucularla uyumlu hale getirir.ultra ince karbid üzerine gelişmiş nanometre kaplaması, işleme yüzeyinin hem pürüzsüzlüğünü hem de aşınma dayanıklılığını artırır.
Ürün Ayrıntıları--- MBQRProfilÇeviri:
- Araç malzemesi:Yüzde yüz bakire volfram karbür.
- Kullanım:İç boru ve dönüş işleme için tasarlanmıştır, Mini CNC torna ve benzer makineler için uygundur.
- Sertlik:HRA 91 ¢ 93.5
- Doğruluk:±0,005 mm
- Kaplama:Kaplı karbidin pürüzsüz, ince yüzeyi mükemmel bir yüzey finişi sağlar.
- MPR'den önemli farklılıklar:a. Arka uç eğimi, MPR'nin ise yuvarlak bir çubuğu vardır. b. Farklı kaplama seçenekleri. c. Çeşitli alet tutucularla uyumluluk.
- MBCR'den önemli farklılıklar:MBCR'nin 47°'sına kıyasla 22° daha küçük bir uç dalış açısı.
- Alet üretimi:Güçlü Ar-Ge kapasitelerimiz ve gelişmiş ekipmanlarımız, çeşitli gereksinimlerinizi sürekli karşılamamızı sağlar.
MBQR'nin bitmiş ürünü için ise, aşağıdaki gibi özel ürün bilgileri:
| Marka adı: |
Boğma |
| Model Numarası: |
MBQR Profilleme aracı |
| Özel Destek: |
OEM, ODM, OBM. |
| Standart: |
ISO |
| Ürün türü: |
Katı karbid kazı küçük alet |
| Malzeme: |
Tungsten Karbid,% 100 yeni malzeme. |
| Kaplama: |
Kaplama ile veya olmadan tanımlanmalıdır, Nano kaplama |
| Sertlik: |
HRA 91-93.5 |
| Flüt uzunluğu |
2.0~35.0mm |
| Flüt rengi: |
Bronz, mat. |
| Kesinlik: |
±0,005mm |
| Çubuk çapı: |
4.0~7.0mm |
| Çubuk tipi |
Arka uç eğim |
| Uç noktası: |
R0.03-R0.20 |
| MPR'ye göre temel olarak fark: |
a. MPR yuvarlak çubukken arka uç eğilmeli.
b.Farklı kaplama.
c. farklı alet tutucuları için uygun. |
| Örnek siparişi: |
Kabul edildi. |
| Kullanım: |
Dönüştürme ve sonlandırma için iç boru |
| İş parçasının malzemesi: |
Çelik, paslanmaz çelik, dökme demir vb. |
| İşlem tipi: |
Yarı bitirme/bitirme |
Ürün Özellikleri:
-
Yeniden Kalibre Etmeye Gerek Yok: Araç yeniden kalibrasyon gerekliliğini ortadan kaldırmak, zaman maliyetlerini azaltmak ve verimliliği artırmak.
-
Entegre sıkıcı araç tasarımı: Borucu araç bütünsel olarak şekillendirilmiştir ve benzersiz çip flüt tasarımı, işleme verimliliğini arttırarak çip birikmesini en aza indirir.
-
Hızlı öğütme: Tüm işlem, alet ucunun r açısının yüksek doğruluğunu sağlayan, hassas öğütme için beş eksenli bir alet makinesi kullanır.Kesme kenarı 500 kat büyütme ile mikroskop altında pürüzsüz kalır.
-
İç soğutma kapasitesi: Eğilmiş kuyruğun kenarındaki çukurlu tasarım, merkezi bir su çıkışı kesicisi koluyla birlikte, işleme sırasında etkili bir iç soğutma sağlar.
-
Dayanıklı Sıkıştırma: Katı karbid boru çubukları, bir konumlandırma iğnesi kullanarak adaptörde hassas bir şekilde hizalandırılırken, ayarlı vida klemleri sert klem için daha fazla istikrar sağlar.
-
Kolay Alet Değiştirme: Aynı türden araçları pozisyonlama iğnesi ile kolayca değiştirin ve aynı toplam uzatma uzunluğunu koruyun.
Ürün Özellikleri:
| Model |
İşleme deliğinin minimum çapı ((mm) ΦA |
ΦD |
r |
L1 |
L2 |
F |
S |
JS25 |
AL25 |
| MBQR0406L02R003-D-(C) |
0.6 |
4 |
0.03 |
28 |
2 |
0.55 |
0.06 |
● |
● |
| MBQR0408L025R003-D-(C) |
0.8 |
4 |
0.03 |
28 |
2.5 |
0.75 |
0.08 |
● |
● |
| MBQR0410L04R005-D-(C) |
1.0 |
4 |
0.05 |
29 |
4 |
0.9 |
0.15 |
● |
● |
| MBQR0410L06R005-D-(C) |
1.0 |
4 |
0.05 |
31 |
6 |
0.9 |
0.15 |
● |
● |
| MBQR0412L04R005-D-(C) |
1.2 |
4 |
0.05 |
29 |
4 |
1.1 |
0.15 |
● |
● |
| MBQR0412L06R005-D-(C) |
1.2 |
4 |
0.05 |
31 |
6 |
1.1 |
0.15 |
● |
● |
| MBQR0415L05R005-D-(C) |
1.5 |
4 |
0.05 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L05R010-D-(C) |
1.5 |
4 |
0.10 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L08R005-D-(C) |
1. 5 |
4 |
0.05 |
33 |
8 |
1. 4 |
0.20 |
● |
● |
| MBQR0415L08R010-D-(C) |
1.5 |
4 |
0.10 |
33 |
8 |
1.4 |
0.20 |
● |
● |
| MBQR0418L05R005-D-(C) |
1.8 |
4 |
0.05 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L05R010-D-(C) |
1.8 |
4 |
0.10 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R005-D-(C) |
1.8 |
4 |
0.05 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R010-D-(C) |
1.8 |
4 |
0.10 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0421L06R005-D-(C) |
2.1 |
4 |
0.05 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L06R010-D-(C) |
2.1 |
4 |
0.10 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R005-D-(C) |
2.1 |
4 |
0.05 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R010-D-(C) |
2.1 |
4 |
0.10 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0426L08R005-D-(C) |
2.6 |
4 |
0.05 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R010-D-(C) |
2.6 |
4 |
0.10 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R015-D-(C) |
2.6 |
4 |
0.15 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R005-D-(C) |
2.6 |
4 |
0.05 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R010-D-(C) |
2.6 |
4 |
0.10 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R015-D-(C) |
2.6 |
4 |
0.15 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0431L10R005-D-(C) |
3.1 |
4 |
0.05 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L10R010-D-(C) |
3.1 |
4 |
0.10 |
35 |
10 |
2.8 |
0.50 |
● |
● |
MBQR0431L10R015-D-(C)
|
3.1 |
4 |
0.15 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R005-D-(C) |
3.1 |
4 |
0.05 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R010-D-(C) |
3.1 |
4 |
0.10 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R015-D-(C) |
3.1 |
4 |
0.15 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0441L12R005-D-(C) |
4.1 |
4 |
0.05 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R010-D-(C) |
4.1 |
4 |
0.10 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R020-D-(C) |
4.1 |
4 |
0.20 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R005-D-(C) |
4.1 |
4 |
0.05 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R010-D-(C) |
4.1 |
4 |
0.10 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R020-D-(C) |
4.1 |
4 |
0.20 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R005-D-(C) |
4.1 |
4 |
0.05 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R010-D-(C) |
4.1 |
4 |
0.10 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R020-D-(C) |
4.1 |
4 |
0.20 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0551L15R005-D-(C) |
5.1 |
5 |
0.05 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R010-D-(C) |
5.1 |
5 |
0.10 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R020-D-(C) |
5.1 |
5 |
0.20 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R005-D-(C) |
5.1 |
5 |
0.05 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R010-D-(C) |
5.1 |
5 |
0.10 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R020-D-(C) |
5.1 |
5 |
0.20 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R005-D-(C) |
5.1 |
5 |
0.05 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R010-D-(C) |
5.1 |
5 |
0.10 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R020-D-(C) |
5.1 |
5 |
0.20 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0661L15R005-D-(C) |
6. 1 |
6 |
0.05 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R010-D-(C) |
6.1 |
6 |
0.10 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R020-D-(C) |
6. 1 |
6 |
0.20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(C) |
6.1 |
6 |
0.05 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-(C) |
6. 1 |
6 |
0.10 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(C) |
6.1 |
6 |
0.20 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R005-D-(C) |
6.1 |
6 |
0.05 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-(C) |
6.1 |
6 |
0.10 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-(C) |
6.1 |
6 |
0.20 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R005-D-(C) |
6.1 |
6 |
0.05 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-(C) |
6.1 |
6 |
0.10 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(C) |
6.1 |
6 |
0.20 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-(C) |
7.1 |
7 |
0.10 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(C) |
7.1 |
7 |
0.20 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(C) |
7.1 |
7 |
0.10 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(C) |
7.1 |
7 |
0.20 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| ●: Stokta (C): İç soğutma sıvısının özelleştirilmesini destekle JS25,AL25: kaplama kodu |
Neden bizi seçtin?
-
Teknik Yenilik: Karmaşık yüzeyler ve işlevsel yapılar, doğruluğu korurken hızlı bir şekilde oluşturabilir.
-
İşleme Hızı: Kısa üretim döngüleri ve hızlı teslimat süreleri, teslimat sürelerimizi tutarlı bir şekilde yerine getirmemizi sağlar.
-
Ürün kalitesi: Yüksek kalite garanti edilir, doğruluk seviyeleri 0.002-0.001 mm'ye kadar ulaşır.
-
Gizlilik Sistemi: Üçlü gizlilik önlemlerimiz bilgilerinizi koruyor ve denetim sürecinde daha fazla güvence sunuyor.
-
Tamamen Donanımlı: Mükemmel işleme kapasitemize, çoklu üretim hatlarına, gelişmiş ekipmanlara ve profesyonel destek tesislerine sahibiz.
-
Maliyet etkinliği: Makul tasarımımız ve malzeme seçimimiz, rekabetçi fiyatlar sunmamıza olanak tanır ve aynı kalitede ürünler için daha uygun fiyatlar sağlamanıza yardımcı olur.
Kalite Denetimi
1- Projektör algılama.
2.ZOLLER tespiti
3- İsviçre kenarı.
4.Alman sahtecilik farkı algılama süreci
5Kenar pasifleşme algısı
6Çekirdeksiz öğütme
Sık Sorulan Sorular
S1:Özel kesme aletleri üretiyor musunuz?
A: Evet, özel kesiciler üretmek ve en karmaşık kesim fikirlerini gerçeğe dönüştürmek konusunda uzmanız.Bizim tarafından üretilen aletler çeşitli zorlu uygulamalar ve çeşitli malzemeler için tasarlanmış ve özel!
S2: Örnek siparişi için küçük hacim kabul ediyor musunuz? Ve özel araçlar için MOQ'unuz nedir?
A: Evet, yapıyoruz. Örnek siparişi için, MOQ bir parça kabul edilir ve örnek öncülük süresi 2-3 gündür. Özel gereksinim için müzakere edilebilir.
S3: Sizinle işbirliği yapmak istiyorsak, gizlilik sağlanabilir mi?
A: Elbette, şirket bilgileri, çizimler, PO ayrıntıları dahil tüm bilgileriniz gizli tutulacak, isterseniz NDA imzalayabiliriz (gizli tutma anlaşması).
S4: Ödeme şartlarınız nedir?
A: T / T 30% teminat olarak, ve teslimattan önce% 70 bakiye. Geri kalanı ödemeden önce ürünlerin ve paketlerin fotoğraflarını size göstereceğiz.
Q5Peki ya paket?
A: Ürünlerimizi paketlemek için plastik kutular kullanırız ve doldurulmuş plastik şok geçirmez ve kartonlarda taşınır. Ayrıca ihtiyacınız ve ürünün şekline bağlı olarak yapabilirsiniz.
S6: WBiz kimiz?
A:Biz Guangdong Eyaleti, Çin merkezliyiz, 2010'dan itibaren, Batı Avrupa'ya satış yapıyoruz ((10.00%), Kuzey Amerika ((20.00%), Doğu Avrupa ((20.00%), Güneydoğu Asya ((40.00%), Afrika ((10.00%).Fabrikamızda toplam 51-100 kişi var..
Q7Ürünleri Çin'deki nakliyecimize gönderebilir misiniz?
A:Evet, eğer Çin'de nakliyeciyseniz, ona ürün göndermekten mutluluk duyarız.
